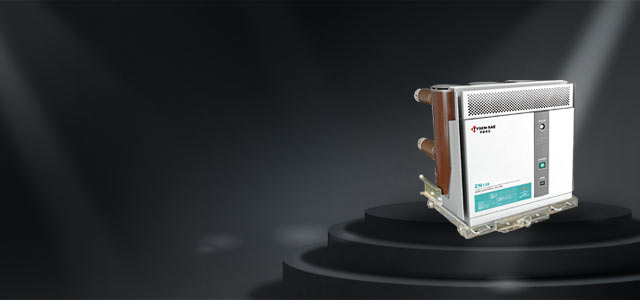

永磁式真空断路器

永磁式真空断路器

帝森南自智能控制器
双稳态、双接触面永磁操作机构
运行时间已达20年

产品特点

帝森南自永磁操作机构（该机构2007年获得实用新型专利）；
帝森南自智能控制器；
配西门子或由帝森南自监制的机械寿命达4万次真空灭弧室；
西门子授予“原厂配套”证书；
通过西高所型式试验，国内实际运行时间20年；
机构机械寿命12万次；
可选配OLM-NZ1型智能在线监测装置，实现智能化。

结构特点

ZN139-12/D户内真空断路器总体结构为永磁操动机构与灭弧室前后布置形式。主导电回路部分为三相落地式结构。其主回路采用复合绝缘方式。
本产品的永磁操动机构采用全新的工作原理和结构，其最大优势在于解决了永磁场的吸合力，在分闸的初始阶段对分闸的阻碍，完全匹配于真空灭弧室的特性要求。永磁操动机构通过主传动轴驱动主拐臂，直接操作开关的分合，省去了传统操动机构中复杂、易损的储能和锁扣装置，极大地简化了传动环节，从而真正实现高可靠，长寿命。
ZN139-12/D真空断路器可根据用户要求，制作成固定安装单元，也可配用专用推进机构组成手车单元使用。

技术参数

断路器主要规格及技术参数

名称	参数
额定电压(kV)	12
额定工频耐受电压(1 min)(kV)	42/48
额定雷电冲击／断口耐受电压(峰值)(kV)	75/85
额定频率(Hz)	50
额定电流(A)	630-2500	630-3150	1250~4000*
额定短路开断电流(kA)	20　25	31.5	40
额定短路关合电流(kA)	50　63	80	100
额定峰值耐受电流(kA)	50　63	80	100
额定热稳定电流(有效值)(kA)	20　25	31.5	40
额定短路持续时间(s)	4
额定短路开断电流次数(次)	30	30	20
机械寿命(次)	30000/40000
额定电流开断次数(电寿命)(次)	30000/40000
永磁机构机械寿命(次)	120000	120000	100000
额定单个/背对背电容器组开断电流(A)	630/400(40kA为800/400)
相间距(mm)	210　275
触头开距⑴(mm)	9±1
接触超行程(mm)	3±0.5
动、静触头允许磨损累积厚度(mm)	3
三相分、合闸不同期性(ms)	≤ 2
触头合闸弹跳时间(ms)	≤ 2 (40kA ≤ 3)
触头压力(N)	20kA 2000±20	31.5kA 3100±200	40kA 4300±200
平均分闸速度(m/s)	0.8-1.2
平均合闸速度(m/s)	0.5-0.8
分闸时间(ms)	≤50
合闸时间(ms)	≤70
额定操作顺序	0.3s　180s 0——CO——CO	180s　180s 0——CO——CO

注：（1）配国产真空灭弧室时为11±1；　（2）*4000A需要强制风冷。数据以最终出厂产品为准。

永磁机构主要规格及技术参数

名称	参数
额定短路开断电流(kA)	20 25	31.5	40
合闸电流(A)	22	28	48
分闸操作电流(A)	1.5		2
合、分闸额定工作电压(V)	DC220
机械寿命(次)	120000		100000

备注：详细规格及技术资料，请致电帝森南自！
