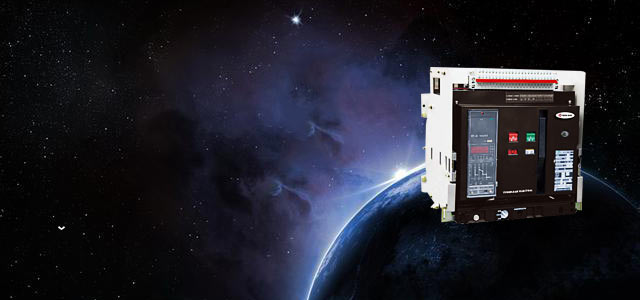

智能型万能式断路器
采用模块化、零飞弧设计
根据需要分为3、4极，进出线灵活多样
具有三段、接地、MCR等保护功能，可随时调整参数
NYKW2系列智能型万能式断路器
主要用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流1000A及以下的断路器，可满足电动机频繁起动使用。产品技术性能已达到了国际上同等类型先进水平。
- 交流额定电流630A~6300A；
- 短路分断能力80kA~120kA（有效值）；
- 额定工作电压AC690V及以下；
- 具有3极和4极；
- 抽屉式和固定式；
- 可倒进线安装；
- 采用多种智能控制器，可实现不同功能；
- 具有隔离功能，符号为“
”； - 执行 IEC60947-2、GB14048.2-2008 标准；
NYKW3系列智能型万能式断路器
- NYKW3-1250 系列智能型万能式断路器(以下简称断路器)，具有结构紧凑、体积小、可靠型高、零飞弧等特点。断路器的额定绝缘电压690V，适用于交流 50Hz、额定工作电压400V，额定电流 200A-1250A，主要用于配电网络中，用来分配电能、保护电路和电源设备免受过载、欠电压、短路、单相接地等故障的危害，具备了多种智能保护功能。可准确地实现选择性保护，避免不必要的停电，提高供电可靠性。在正常条件下也可以作为线路的不频繁转换之用，而且具备了隔离功能。
- 本断路器为立体布置形式，每相触头系统封闭在绝缘基座内，形成独立的一个小室。再由小室构成断路器的主电路。而智能型控制器、手动操作机构、电动操作机构则依次排在其前面，形成各自独立的单元，便于装配和维修。
- 断路器的技术性能符合 GB14048.2《低压开关设备和控制设备低压断路器》及 IEC60947-2《低压开关设备及控制设备第二部分低压断路器》等标准。
技术参数
NYKW2系列主要规格及技术参数
| 型号 | NYKW2-2000 | NYKW2-3200 | |
|---|---|---|---|
| 框架电流Inm（A） | 2000 | 3200 | |
| 电流In（A） | 630~2000 | 2000~3200 | |
| 工作电压Ue（V） | AC400,690 50Hz | ||
| 绝缘电压Ui（V） | AC1000 | ||
| 耐受电压Uimp（V） | 12000 | ||
| 工频耐受电压（V） | AC3500 1min 50Hz | ||
| 极数 | 3、4 | ||
| N 相电流（A） | 50%In、100%In | ||
| 极限短路分断能力 Icu(kA)（有效值） |
AC400V | 85 | 100 |
| AC690V | 50 | 65 | |
| 运行短路分断能力 Ics(kA)（有效值） |
AC400V | 65 | 65 |
| AC690V | 40 | 50 | |
| 短路接通能力 Icm(kA)（峰值） |
AC400V | 176 | 220 |
| AC690V | 105 | 143 | |
| 短时耐受电流（1s）Icw(kA)（有效值） | AC400V | 50 | 65 |
| AC690V | 40 | 50 | |
| 使用类别 | B | ||
| 全分断时间（无附加延时）（ms） | 12-18 | ||
| 闭合时间（ms） | 最大70 | ||
| 智能控制器 | 电子型 | ○ | |
| 标准型 | ○ | ||
| 通讯型 | ○ | ||
备注：详细规格及技术资料，请致电帝森南自！
| 型号 | NYKW2-4000 | NYKW2-6300 | |
|---|---|---|---|
| 框架电流Inm（A） | 4000 | 6300 | |
| 电流In（A） | 3600~4000 | 4000~6300 | |
| 工作电压Ue（V） | AC400,690 50Hz | ||
| 绝缘电压Ui（V） | AC1000 50Hz | ||
| 耐受电压Uimp（V） | 12000 | ||
| 工频耐受电压（V） | AC3500 1min 50Hz | ||
| 极数 | 3、4（6300A只有3极可选） | ||
| N 相电流（A） | 50%In、100%In | ||
| 极限短路分断能力 Icu(kA)（有效值） | AC400V | 100 | 120 |
| AC690V | 65 | 80 | |
| 运行短路分断能力 Ics(kA)（有效值） | AC400V | 65 | 100 |
| AC690V | 50 | 65 | |
| 短路接通能力 Icm(kA)（峰值） |
AC400V | 220 | 264 |
| AC690V | 165 | 165 | |
| 短时耐受电流（1s）Icw(kA)（有效值） | AC400V | 65 | 100 |
| AC690V | 50 | 65 | |
| 使用类别 | B | ||
| 全分断时间（ms） | 12-18 | ||
| 闭合时间（ms） | 最大 70 | ||
| 智能控制器 | 电子型 | ○ | |
| 标准型 | ○ | ||
| 通用型 | ○ | ||
备注：详细规格及技术资料，请致电帝森南自！
